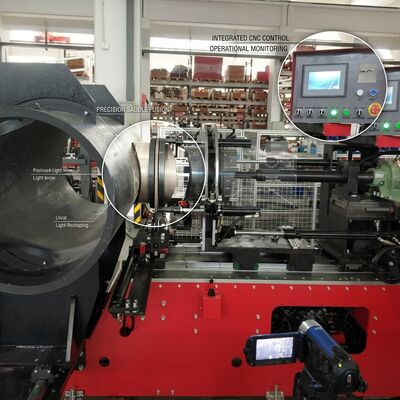

Maszyna do produkcji siodełek CNC 1600MM Automatyczna maszyna do produkcji siodełek odgałęzionych 380V Stacja podwójna CE

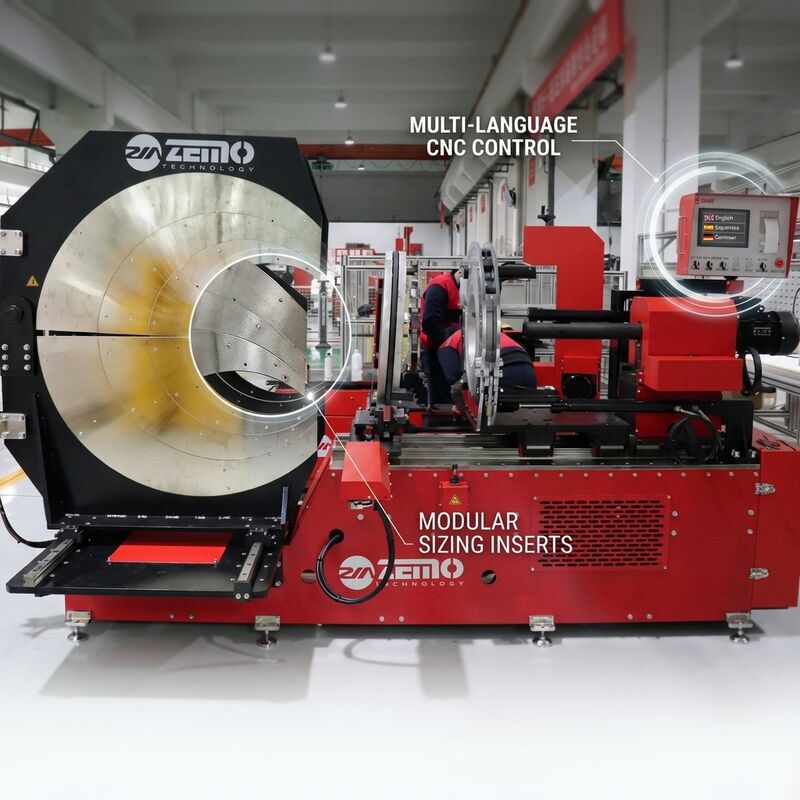

Zaprojektowana do dużych projektów infrastruktury rurociągów, maszyna do wytwarzania podłączeń do siodła CNC 1600MM stanowi najwyższy poziom automatycznej wytwarzania połączeń gałęzi.System CNC o napięciu 380 V obsługuje główną średnicę rury od 800 mm do 1600 mm, co czyni go najlepszym rozwiązaniem dla głównych sieci wodociągowych, głów gazowych o dużej średnicy i przemysłowych systemów chłodzenia.

Maszyna wykorzystuje przemysłowy system sterowania PLC firmy Siemens z 10-calowym kolorowym ekranem dotykowym, oferującym interfejs operatora wielojęzyczny i zarządzanie parametrami fuzji opartą na recepturach.Każdy rozmiar rury i kombinacja materiałów można zapisać jako wstępnie zatwierdzony przepis, skracając czas konfiguracji i eliminując błędy w wprowadzaniu parametrów podczas zmian zmian.

Zaprojektowane dla pracowni o dużej wydajności,Model SHM1600-BR posiada dwie hydrauliczne stacje zacisków, które umożliwiają operatorom załadunek i rozładunek rur z jednej strony, podczas gdy druga kończy cykl fuzji, skutecznie podwajając dzienną zdolność produkcyjną w porównaniu z maszynami jednostacjonarnymi.Ciężko rozmiarowa stalowa ramka spawana z wzmocnionymi płytami gussetowymi utrzymuje sztywność strukturalną nawet przy obsłudze rur HDPE 1600MM o wadze kilkuset kilogramów.

1. Siemens PLC z 10-calowym interfejsem HMI:System sterowania klasy przemysłowej z obsługą wielu języków, zarządzanie recepturami dla ponad 50 kombinacji rur/materiałów oraz wizualizacja procesu w czasie rzeczywistym parametrów temperatury, ciśnienia i czasu
2. Architektura produkcji dwustronnej:Dwie niezależne stacje zaciskowe i fuzyjne umożliwiają ciągły przepływ pracy produkcyjnej, załadunek i rozładunek z jednej strony, podczas gdy fuzja działa z drugiej strony, maksymalizując przepustowość warsztatu
3. Certyfikat CE i ISO 21307:Pełna zgodność z europejskimi normami bezpieczeństwa i spawania, poparte niezależnymi badaniami prowadzonymi przez osoby trzecie oraz kompleksową dokumentacją techniczną dla projektów przetargowych
4. System hydrauliczny o mocy 380 V:380V trójfazowy napęd napędza 3KW jednostkę hydrauliczną wytwarzającą do 10MPa siłę przycisku, z niemieckimi zawory proporcjonalne Bosch Rexroth dla dokładności pozycjonowania submilimetrowej
5. Automatyczny system koncentracji siodła:Pomiar laserowy i ustawienie serwo napędzane automatycznie umieszczają siodło na koronie rury w zakresie tolerancji 0,5 mm, eliminując ręczne błędy pomiarowe na rurach o dużej średnicy
6. Zintegrowane żurawie do obsługi rur:Dwa podnośniki elektryczne o pojemności 500 kg z ręcznym sterowaniem zawieszeniem upraszczają załadunek i pozycjonowanie ciężkich rur 800-1600MM, zmniejszając zależność od żurawia i zmęczenie operatora
7. Zaawansowane zarządzanie danymi o spawaniu:Wbudowana pamięć przechowuje 5000 rekordów fuzji z możliwością eksportu za pośrednictwem USB i Ethernet do integracji z systemami zarządzania jakością projektu

SHM1600-BR jest przeznaczony do dużych projektów infrastrukturalnych wymagających dużych obrotów produkcji siodła gałęzi na dużych rurociągach HDPE.Podstawowe zastosowania obejmują miejskie przewody wodne, sieci dystrybucji gazu ziemnego o dużej średnicy, układy wody cyrkularnej elektrowni, urządzenia odsalania, przewody transportowe odpadów górniczych.Architektura dwustronnej stacji sprawia, że jest szczególnie odpowiednia dla dedykowanych warsztatów produkcyjnych obsługujących wiele równoległych miejsc projektowych.

Ze względu na rozmiar i masę, SHM1600-BR jest dostarczany w wzmocnionej drewnianej skrzynce ze wzmocnioną stalową ramą z wewnętrznymi uchwytami tłumiącymi wibracje dla szafki PLC i komponentów hydraulicznych.Wszystkie powierzchnie metalowe poddane są przed pakowaniem obróbce olejem przeciwkorozyjnym. Wykonanie testów przyjmowania w fabryce przed wysyłką obejmuje pełną produkcję rur HDPE o średnicy 1600 mm z montażem siodła gałęzi.wsparcie wprowadzania do eksploatacji na miejscu (nieobowiązkowe), oraz pomoc techniczną przez całe życie za pośrednictwem zdalnej diagnostyki.
